全國咨詢熱線： 4000-304-316微信18029227522

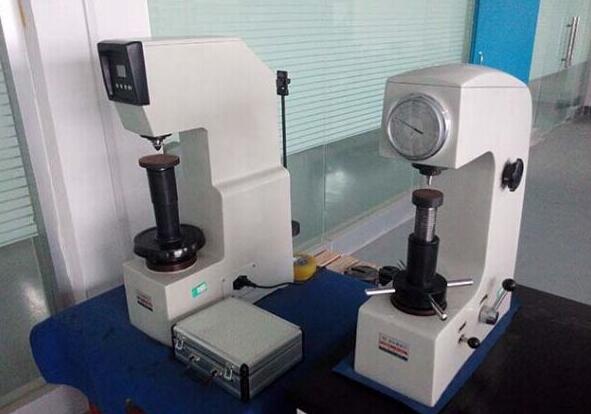

硬度簡介
硬度表示材料抵抗硬物體壓入其表面的能力。它是不銹鋼管材料的重要性能指標之一。一般硬度越高，耐磨性越好。常用的硬度指標有布氏硬度、洛氏硬度和維氏硬度。
布氏硬度(HB)
以一定的載荷(一般3000kg)把一定大小(直徑一般為 10mm)的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2(N/mm2)。
洛氏硬度(HR)
當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59 、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。
根據試驗材料硬度的不同，分三種不同的標度來表示：
HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質合金等) 。
HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料( 如退火鋼、鑄鐵等)。
HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等) 。
維氏硬度(HV)
以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV 值(kgf/mm2)。
不銹鋼焊管作為換熱器的核心部件，其在使用過程中面臨彎曲與爆裂的雙重挑戰。為有效應... 【詳情+】
在現代工業生產中，電動滾筒作為關鍵的動力傳輸裝置，其性能與可靠性直接影響著整個生... 【詳情+】
English
Spanish
Arabic
Portuguese
Russian
