天堂av无码av一区二区三区丨久久精品aⅴ无码中文字字幕蜜桃丨久久精品无码免费不卡丨国产三级a三级三级丨欧美多人片高潮野外做片黑人

雙興不銹鋼管廠家 EnglishEnglish EnglishSpanish EnglishArabic EnglishPortuguese EnglishRussian

歡迎來到 廣東雙興新材料集團有限公司 官方網站!

廣東雙興新材料集團有限公司

22年專注高品質不銹鋼管定制大型不銹鋼管研發型生產工廠 高新技術企業

全國咨詢熱線: 4000-304-31618029227522

雙興-讀懂雙興從這里開始
不銹鋼管固溶退火處理溫度選擇
來源: | 發布日期:2023-11-25    閱讀量:1000
  熱處理前固溶處理是不銹鋼管熱處理中的常用方法和關鍵步驟。 固溶溫度選擇不當會極大地影響熱加工性能。 固溶溫度太低,固溶不完全; 固溶溫度過高,組織粗大。 可見,對于新鋼種,需要確定合適的固溶溫度。

  本文選取1100℃、1150℃和1200℃三種不同溫度對試驗鋼進行固溶處理,并對不銹鋼管進行拉伸和沖擊試驗。 結果如表5所示。發現試驗鋼在3個固溶處理溫度下的力學性能均良好:抗拉強度達到910MPa以上,屈服強度也達到540MPa以上,塑性約為50  %,沖擊吸收能量超過310J。 三種固溶處理溫度的力學性能相差不大,但1150℃固溶處理后的試樣力學性能略優于其他兩種固溶處理溫度,晶粒尺寸為41.95μm。 據文獻報道,奧氏體不銹鋼管中添加氮作為間隙元素,其固溶強化效果相當明顯,比碳強。 氮的原子百分比每增加一個,奧氏體鋼的強度將增加92MPa,而碳只能使奧氏體鋼的強度增加70MPa。

  試驗鋼在1150℃水淬60分鐘后的顯微組織。 黑點是未完全溶解的結構。 可見表面存在不完全固溶,需延長保溫時間。 拉伸斷裂和沖擊斷裂,拉伸斷裂呈現韌性斷裂的三個典型特征區域:纖維區、輻射區和剪唇區; 沖擊形貌也主要是韌窩形貌。 因此,該類鋼的最終固溶處理為:1150℃,90分鐘,水淬。

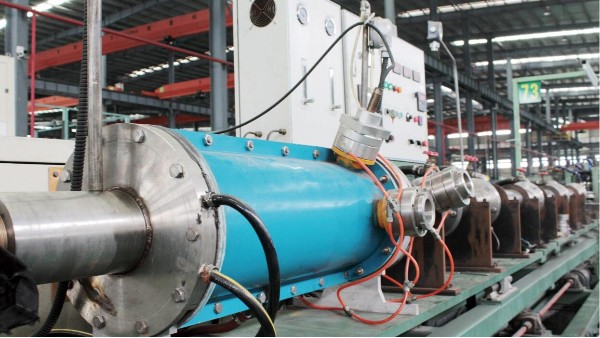

不銹鋼焊管退火

【本文標簽】 不銹鋼管 不銹鋼管廠家

【責任編輯】

最新資訊

關于雙興

全國統一咨詢熱線:4000-304-316

公司名稱:廣東雙興新材料集團有限公司
郵箱:info@sumwin.com
地址:廣東省佛山市高明區楊和鎮人景路20號

       廣東雙興新材料集團有限公司__版權所有__ 網站地圖 備案號:粵ICP備19072386號-1
主站蜘蛛池模板: 少妇视频在线| 欧美成人极品| 337人体做爰大胆视频| 久久国产精品久久喷水| 又大又粗又爽18禁免费看| 国产日产久久高清欧美一区| 亚洲第一av无码专区| 风韵丰满熟妇啪啪区老老熟女百度 | 肉色欧美久久久久久久免费看| 国产精品久久无码一区| 色拍拍欧美视频在线看| 加勒比综合在线888| 人妻熟女一区| 久久免费精品视频| 色多多性虎精品无码av| gogo西西人体大尺度大胆伊人| 午夜福制92视频| 久久综合91| 夜夜躁天天躁很很躁| 男人懂得网站| 日本精品人妻无码免费大全| 色一情一狱一爱一乱| 狠狠躁夜夜躁人人爽蜜桃| 亚洲精品777| 日本黄网站免费| 亚洲人交乣女bbw| 亚洲精品精华液一区二区| 成人精品一区日本无码网站| 久久www免费人成_看片老司机| 麻豆精品一区二正一三区| 久久免费偷拍视频| 在线精品无码字幕无码av| 国产乱码精品一区二三赶尸艳谈| 人妻聚色窝窝人体www一区| 免费无码黄十八禁网站| 国产激情无码一区二区三区| 俺去射| 在线亚洲+欧美+日本专区|
